Joints à lèvres
Deux profilés métalliques ancrés dans les longrines, reliés par un profilé en élastomère étanche. Adaptés aux souffles faibles à moyens.
SAVOIR-FAIRE / JOINTS DE CHAUSSÉE
BBTP remplace les joints de chaussée usés des ponts et viaducs : dépose des anciens joints, reprise des zones d’ancrage en béton armé et pose de joints neufs, pour une circulation sûre et un ouvrage protégé de l’eau.
LE PRINCIPE
Le joint de chaussée assure la continuité de la surface de roulement au droit des coupures du tablier, entre deux travées ou entre le tablier et la culée, tout en autorisant les déplacements dus à la température, au retrait, au fluage et aux charges d’exploitation.
Soumis directement aux chocs du trafic, c’est l’un des équipements les plus sollicités de l’ouvrage. Dégradé, il devient bruyant et dangereux, et laisse s’écouler sur les appuis des eaux qui dégradent appareils d’appui, bossages et chevêtres.
DIAGNOSTIC
Ces signes sont relevés lors des inspections de l’ouvrage ou signalés par les usagers. Remplacer un joint à temps évite des réparations bien plus lourdes sur les appuis et le tablier.
LES JOINTS DE CHAUSSÉE
Le choix du joint dépend principalement de son souffle, c’est-à-dire de l’amplitude des déplacements à reprendre, et du trafic.
Deux profilés métalliques ancrés dans les longrines, reliés par un profilé en élastomère étanche. Adaptés aux souffles faibles à moyens.
Plaques dentées en acier, en porte-à-faux ou appuyées, ancrées de part et d’autre de la coupure. Elles reprennent de grands souffles ; une gouttière recueille les eaux sous le joint.
Modules en élastomère armé de plaques d’acier, boulonnés sur les longrines d’ancrage. Ils reprennent les déplacements par distorsion de l’élastomère.
NOTRE MÉTHODE
Relevé de l’ouverture et du souffle du joint, état des longrines, phasage de la circulation.
Sciage de la chaussée, dépose de l’ancien joint et démolition du béton d’ancrage dégradé.
Ferraillage et bétonnage des nouvelles longrines en béton armé ou en mortier spécial.

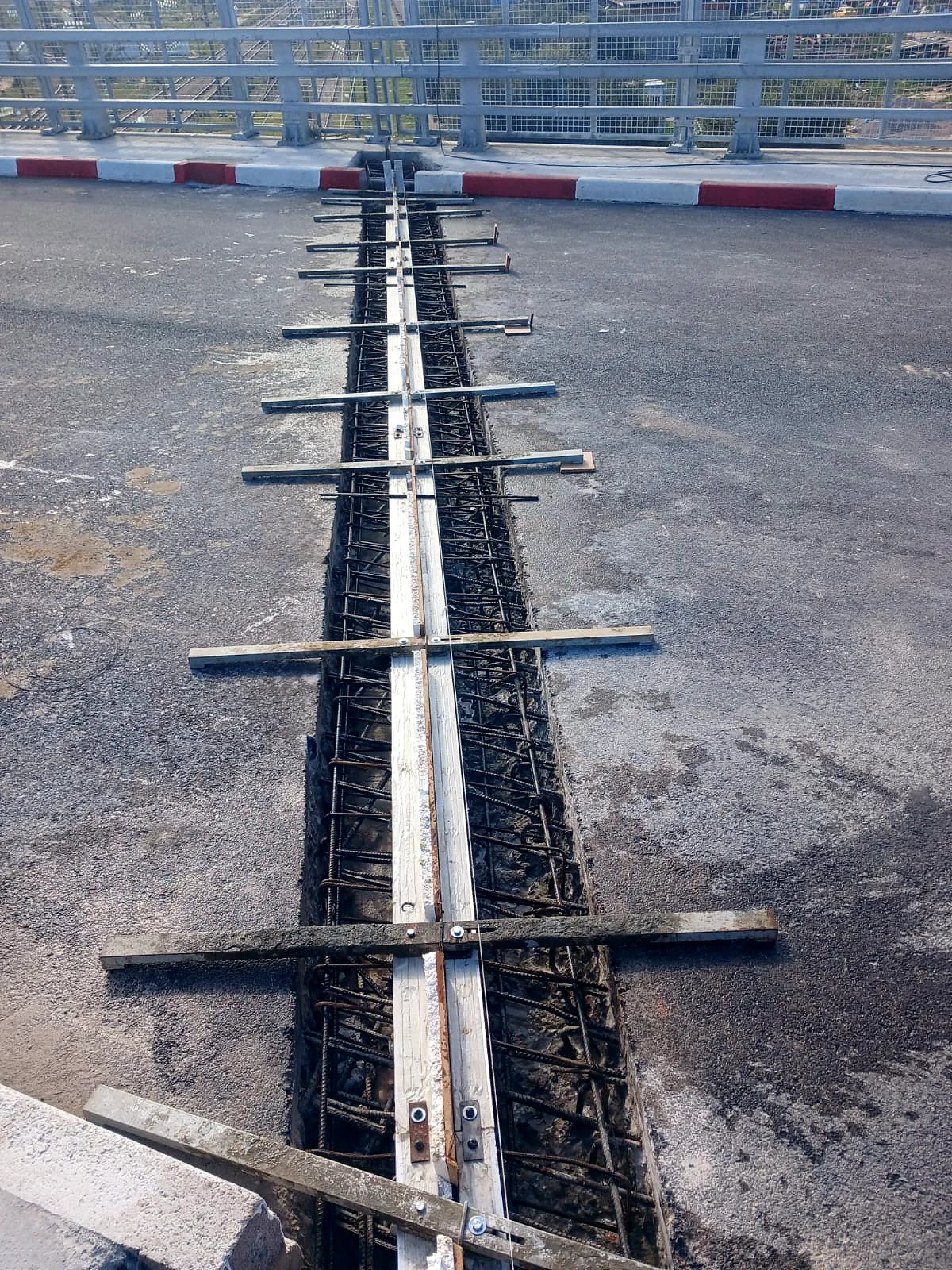

Pose du joint neuf au niveau de la chaussée, avec préréglage de l’ouverture selon la température du tablier.
Raccordement à l’étanchéité et à la chaussée, contrôles, puis remise en circulation.
LES POINTS CLÉS
Un joint de chaussée ne vaut que par ses ancrages et par sa pose. Chaque étape est contrôlée avant la remise en circulation.
SUR LE TERRAIN
POURQUOI BBTP
BBTP est spécialisée dans l’entretien et la réparation des ouvrages d’art, dont le remplacement des joints de chaussée et la reprise de leurs zones d’ancrage.
Des interventions dans les 24 gouvernorats de Tunisie, notamment pour le Ministère de l’Équipement.
Des équipes formées par Mohamed Salah Biri, ancien directeur du département Ouvrages d’art de la SOMATRA.
QUESTIONS FRÉQUENTES
En général, non : les travaux sont phasés par demi-chaussée pour maintenir la circulation, selon un phasage arrêté avec le maître d’ouvrage.
Cela dépend de la longueur du joint, du type retenu et du phasage de la circulation. Nous établissons le planning après la visite de l’ouvrage.
Avec le temps, le profil d’étanchéité vieillit, se déchire ou se décolle, et les débris accumulés l’abîment. L’eau coule alors sur les appareils d’appui et les chevêtres et dégrade les bétons : un joint qui fuit doit être traité rapidement.
Oui, quand les dégâts sont limités : remplacement du profil d’étanchéité, resserrage des fixations ou reprise locale du béton d’ancrage. Quand le joint est trop usé ou inadapté, le remplacement complet est la solution durable.
Dans toute la Tunisie. BBTP intervient dans les 24 gouvernorats du pays, notamment pour le compte du Ministère de l’Équipement.
