SAVOIR-FAIRE / VÉRINAGE

Vérinage de ponts, relaxation et remplacement d’appareils d’appui

BBTP réalise le vérinage des tabliers, y compris sous circulation, pour la relaxation et le remplacement des appareils d’appui : vérins hydrauliques à écrou de sécurité, appuis provisoires sur plots ou palées, suivi des déplacements par capteurs.

LE PRINCIPE

Qu’est-ce que le vérinage d’un pont ?

Le vérinage (en anglais, bridge jacking) consiste à soulever le tablier au moyen de vérins hydrauliques afin de reporter provisoirement ses réactions d’appui sur les vérins. Les appareils d’appui, ainsi déchargés, peuvent être remplacés ou les niveaux d’appui corrigés. La levée est limitée au strict nécessaire et encadrée par une note de calcul de vérinage.

Placés entre le tablier et les appuis (piles et culées), les appareils d’appui transmettent les descentes de charges tout en autorisant les rotations et les déplacements du tablier dus à la température, au retrait et au fluage. Un appareil défaillant bride ces mouvements et reporte des efforts parasites sur les appuis.

DIAGNOSTIC

Quand faut-il remplacer les appareils d’appui ?

Ces désordres sont relevés lors des inspections détaillées. Remplacer à temps un appareil d’appui évite la dégradation des bossages, des chevêtres et des abouts de poutres.

  • Élastomère fissuré, écrasé ou en distorsion excessive
  • Appareil cheminé hors de son emplacement ou mal calé
  • Frettes ou pièces métalliques corrodées
  • Bossages d’appui fissurés ou éclatés
  • Dilatation du tablier bridée

RELAXATION

Relaxation des appareils d’appui : remettre la distorsion à zéro.

Retrait et fluage du béton, variations de température, mauvais réglage à la pose : avec le temps, les appareils d’appui en élastomère fretté accumulent une distorsion permanente et transmettent aux piles et aux culées des efforts horizontaux excessifs. La relaxation consiste à soulever le tablier par vérinage pour décharger les appareils : libérés, ils reprennent leur forme initiale avant que le tablier ne soit reposé.

  • Mesure de la distorsion de chaque appareil d’appui.
  • Vérinage du tablier, juste assez pour décharger les appareils.
  • Retour des appareils en position neutre, recentrage si nécessaire.
  • Remplacement des appareils fissurés, écrasés ou corrodés.
  • Dévérinage et contrôle des niveaux d’appui.

SUR LE TERRAIN

Rendre au tablier sa liberté de mouvement.

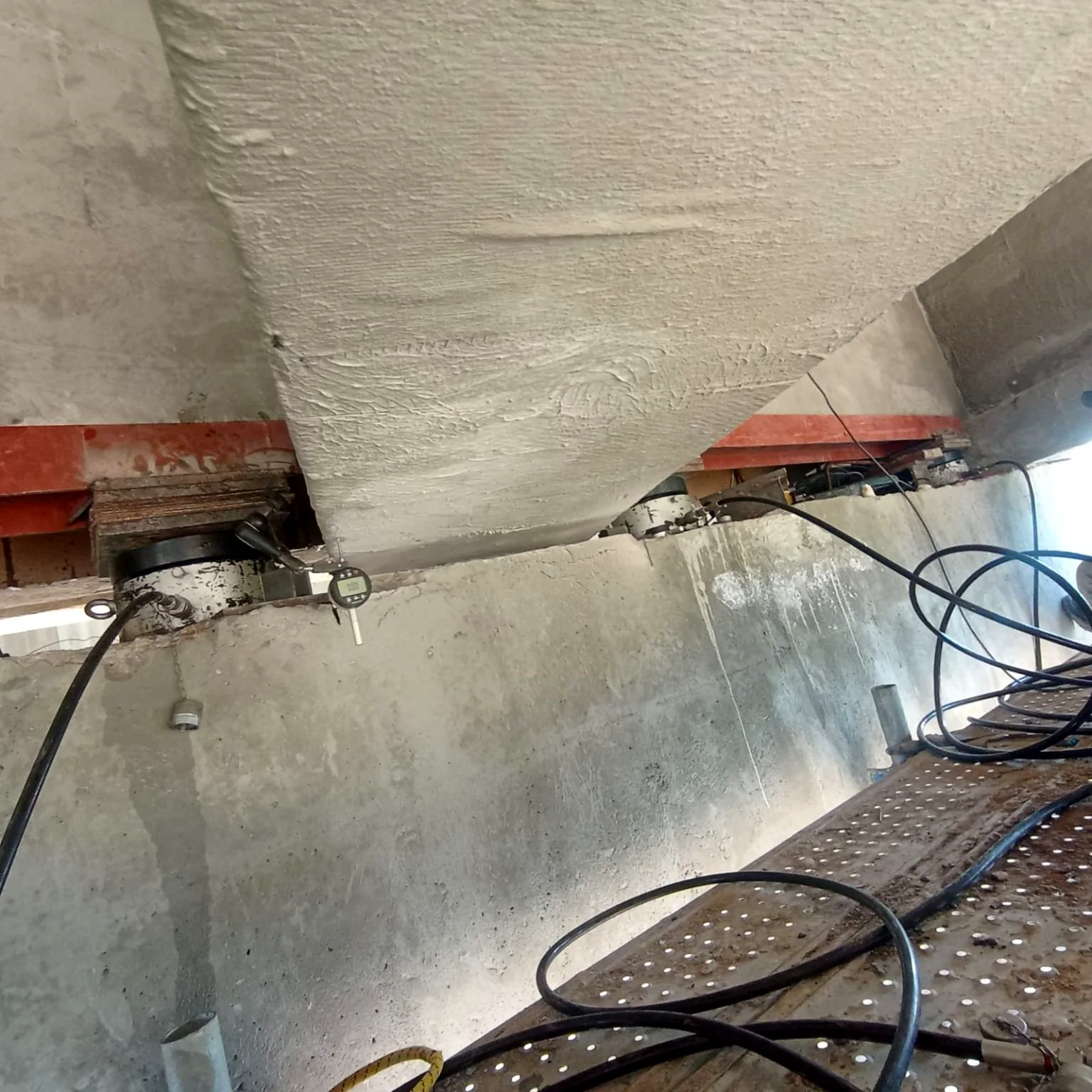

Sur le pont de l’oued Medjerda à Slouguia (Béja), le tablier reposait directement sur ses appuis, sans appareils d’appui : il était bloqué. Après son vérinage, BBTP a créé des bossages et posé des appareils d’appui ; le tablier a retrouvé sa liberté de mouvement.

Voir le chantier ↗

LES APPAREILS D’APPUI

Les principaux types d’appareils d’appui.

Le type d’appareil dépend des réactions d’appui, des rotations et des déplacements à reprendre.

01

Élastomère fretté

Feuillets d’élastomère alternés avec des frettes en acier (NF EN 1337-3). Les plus répandus sur les ponts courants : ils reprennent les charges verticales et autorisent, par distorsion, des rotations et des déplacements limités.

02

Appareils à pot

Un disque d’élastomère confiné dans un pot en acier (NF EN 1337-5). Ils reprennent de fortes réactions d’appui et des rotations, sur les ouvrages de grande portée.

03

Appareils glissants et guidés

Munis d’une surface de glissement PTFE / acier inoxydable, ils libèrent les déplacements horizontaux et peuvent être guidés dans une direction.

NOTRE MÉTHODE

Un vérinage en cinq étapes.

  1. Inspection et relevés

    État des appareils d’appui et des bossages, géométrie et accès sous l’ouvrage.

  2. Procédure de vérinage

    Note de calcul et procédure : points de levage, capacité des vérins, appuis provisoires, levée admissible.

  3. Levage contrôlé

    Levée par paliers, efforts contrôlés par la pression des vérins, déplacements suivis par capteurs, écrous de sécurité serrés à chaque palier.

  4. Remplacement

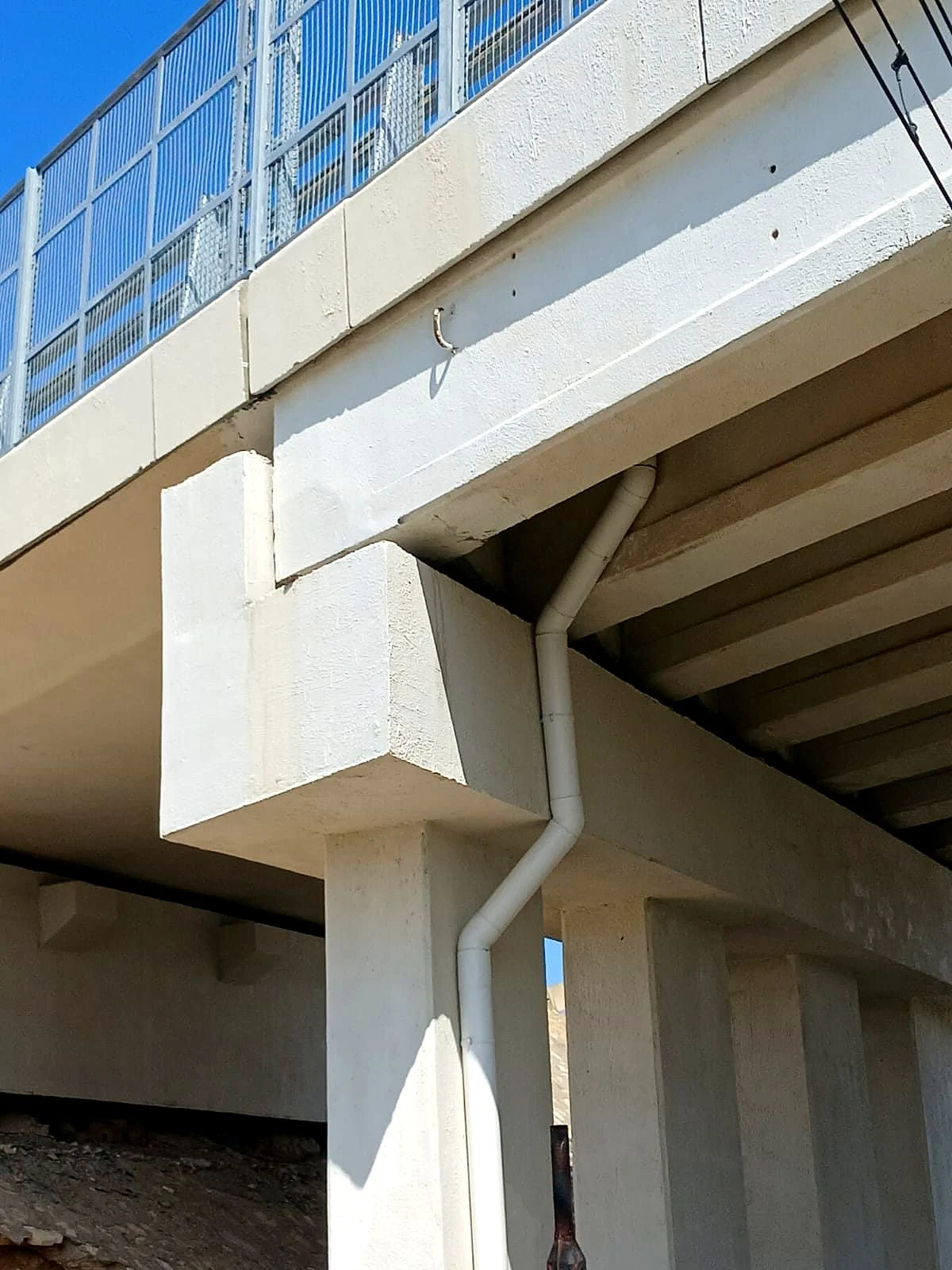

    Dépose des anciens appareils, reconstitution des bossages au mortier sans retrait si nécessaire, pose des nouveaux appareils.

  5. Dévérinage et contrôle

    Redescente du tablier sur ses nouveaux appareils, contrôle des niveaux et du bon fonctionnement des appuis.

SÉCURITÉ DU LEVAGE

Un levage sous contrôle permanent.

À chaque palier, le tablier reste mécaniquement calé : sa sécurité ne repose jamais sur la seule pression hydraulique.

  • Levée progressive et symétrique, par paliers.

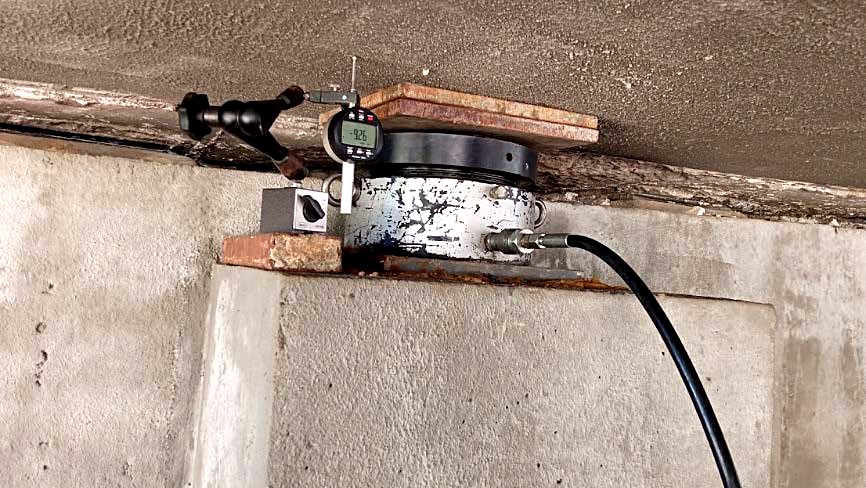

  • Déplacements suivis par capteurs à chaque point de levage.

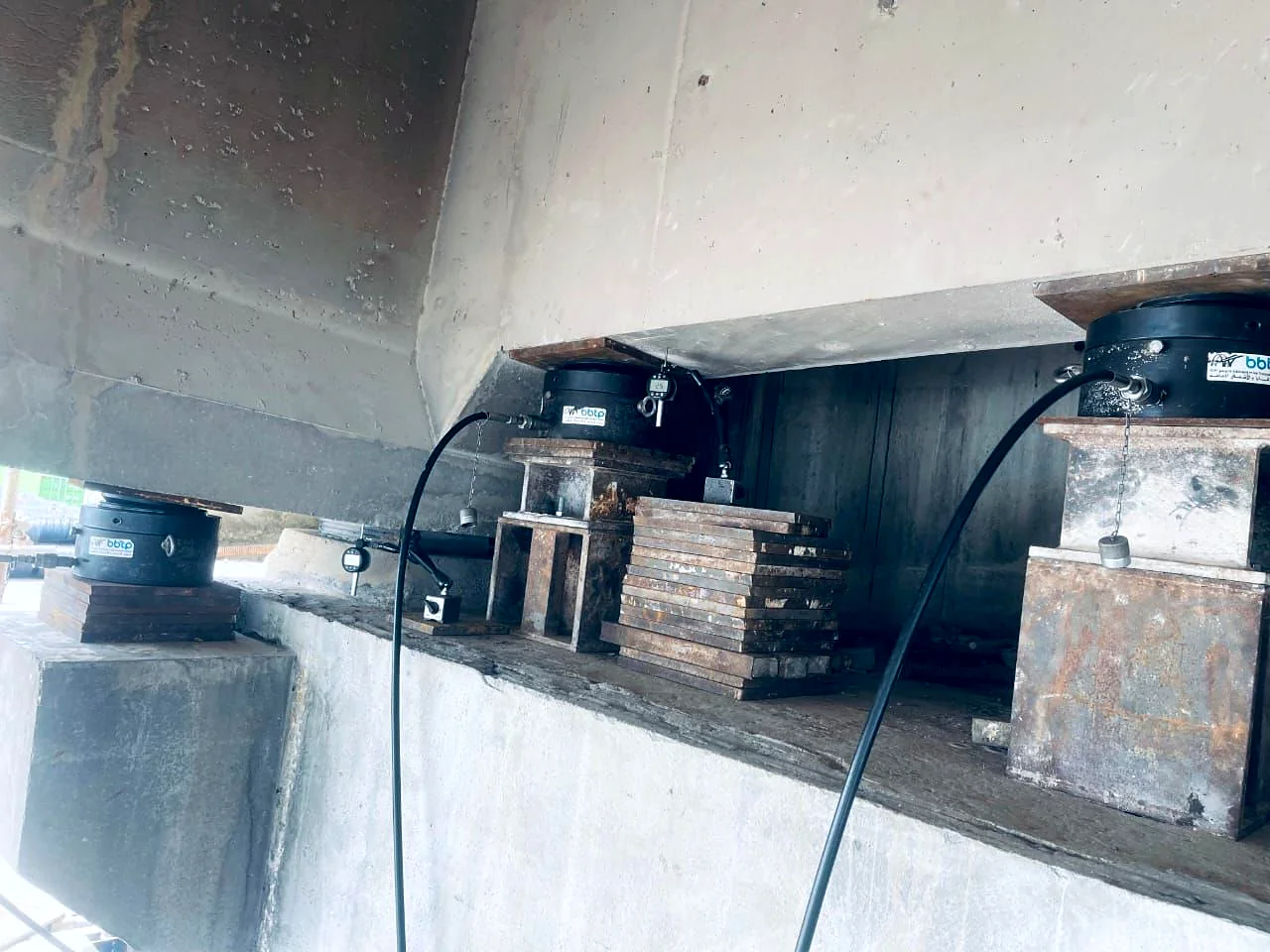

  • Vérins à écrou de sécurité et calage métallique permanent.
  • Contrôle des niveaux et du bon appui du tablier avant la remise en service.

SUR LE TERRAIN

Nos chantiers de vérinage.

Toutes les photos ↗

POURQUOI BBTP

Pourquoi confier votre vérinage à BBTP ?

01

Une spécialité

BBTP est spécialisée dans la réparation des ouvrages d’art et le renforcement des structures, dont le remplacement d’appareils d’appui avec vérinage des tabliers.

02

L’expérience du terrain

Des interventions dans les 24 gouvernorats de Tunisie, notamment pour le Ministère de l’Équipement.

03

Un savoir-faire transmis

Des équipes formées par Mohamed Salah Biri, ancien directeur du département Ouvrages d’art de la SOMATRA.

QUESTIONS FRÉQUENTES

Vérinage : vos questions.

Faut-il couper la circulation pendant un vérinage ?

Pas nécessairement. BBTP réalise des vérinages sous circulation ; des restrictions (limitation de vitesse, circulation alternée) peuvent être imposées pendant les phases de levée, en accord avec le maître d’ouvrage.

Qu’est-ce que la relaxation des appareils d’appui ?

C’est une opération de vérinage : on soulève le tablier juste assez pour décharger les appareils d’appui en élastomère fretté, qui reprennent alors leur forme initiale, puis on le repose. Elle supprime la distorsion accumulée sous l’effet du retrait, du fluage et de la température, et s’accompagne du remplacement des appareils endommagés.

Combien de temps dure un remplacement d’appareils d’appui ?

Cela dépend du nombre d’appareils, des accès et de la méthode de vérinage. Nous établissons le planning après la visite de l’ouvrage.

Où intervenez-vous ?

En Tunisie, dans les 24 gouvernorats, notamment pour le compte du Ministère de l’Équipement, et à l’étranger : nous étudions les demandes venant de toute l’Afrique.

Qu’est-ce qu’un appareil d’appui en élastomère fretté ?

C’est l’appareil d’appui le plus courant : un bloc d’élastomère armé de frettes en acier, qui reprend les charges verticales et autorise, par distorsion, les rotations et les déplacements horizontaux du tablier.

De combien soulève-t-on le tablier ?

Du strict nécessaire pour décharger et extraire l’appareil d’appui, généralement quelques millimètres. La levée maximale et l’écart admissible entre points de levage sont fixés par la note de calcul de vérinage.

Faut-il toujours des palées provisoires ?

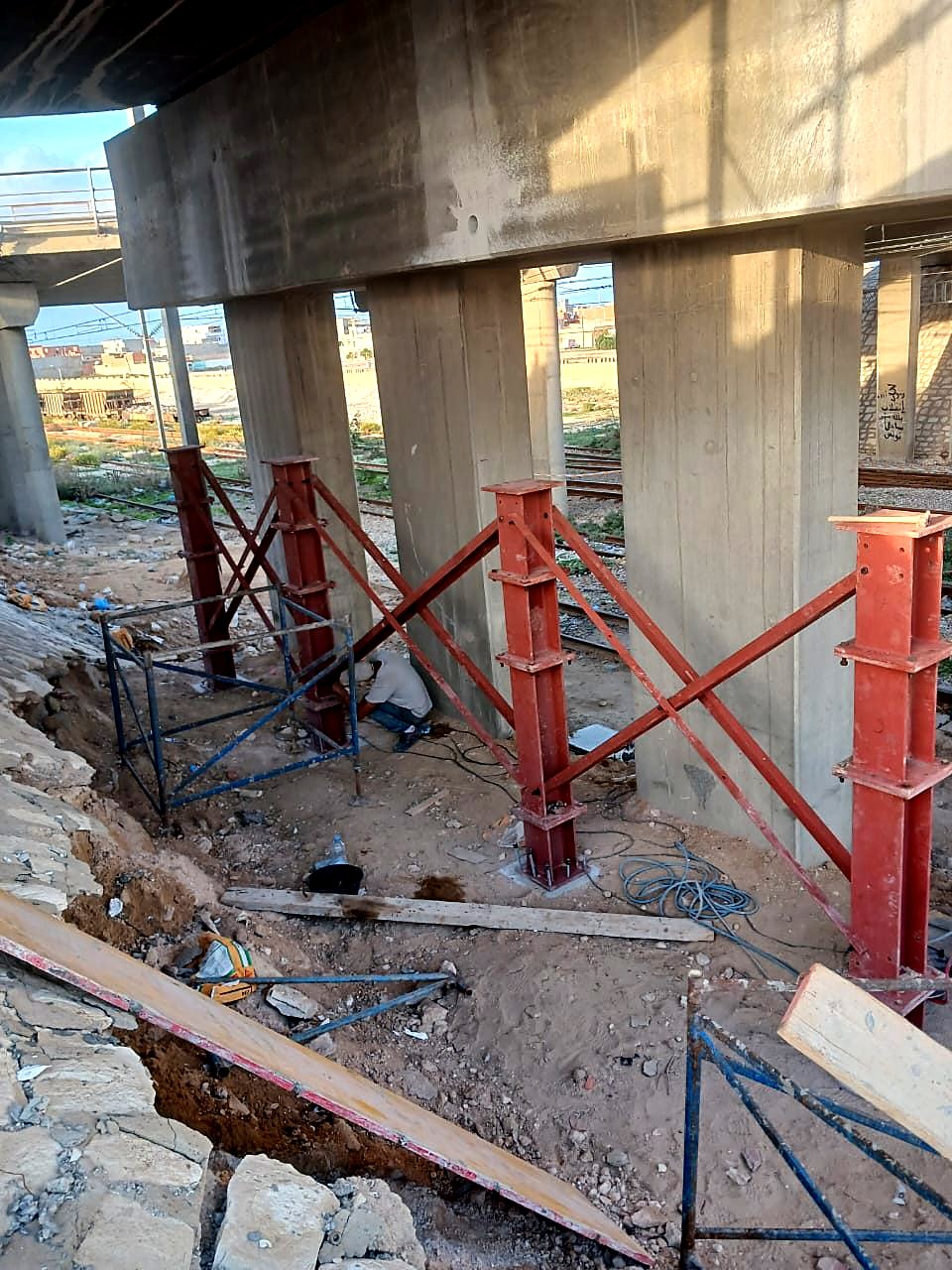

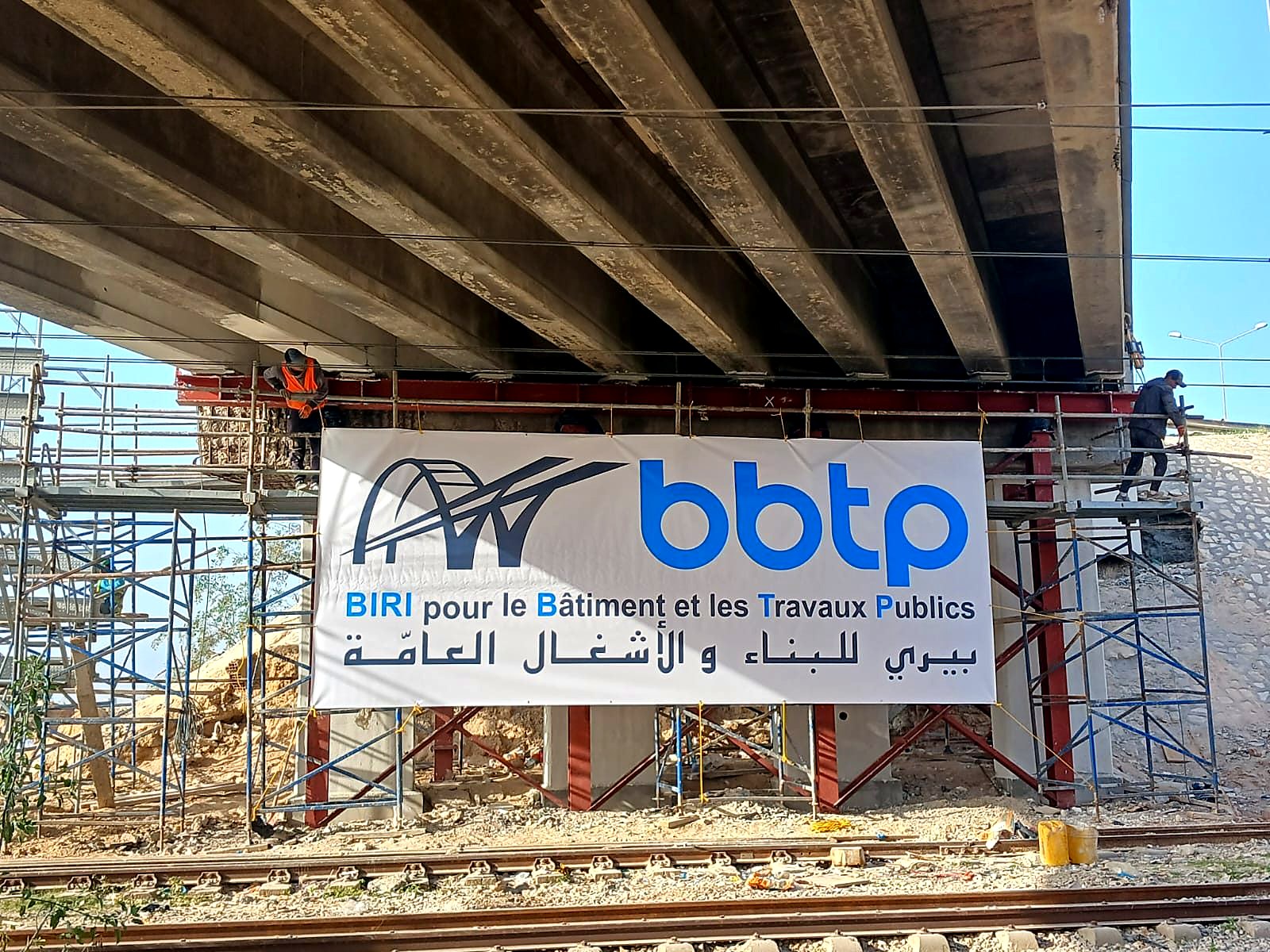

Non. Lorsque les chevêtres offrent la place et la résistance nécessaires, les vérins sont posés sur des plots de vérinage. À défaut, des palées provisoires sont montées sous le tablier, comme sur les ponts de Sidi Abdelhamid à Sousse.
